Усилитель Геннадия Брагина YES — 3

04.06.2016

На выходе можно использовать следующие транзисторы

IRFP 240/9240 , BUZ900D/BUZ905D (Magnatec), EC20N16/EC20P16, EC10N16/EC10P16, ALF16N16/ALF16P16, ALF08N16/ALF08P16, однокорпусные пары ALF08NP16V5 и MAG90X95.

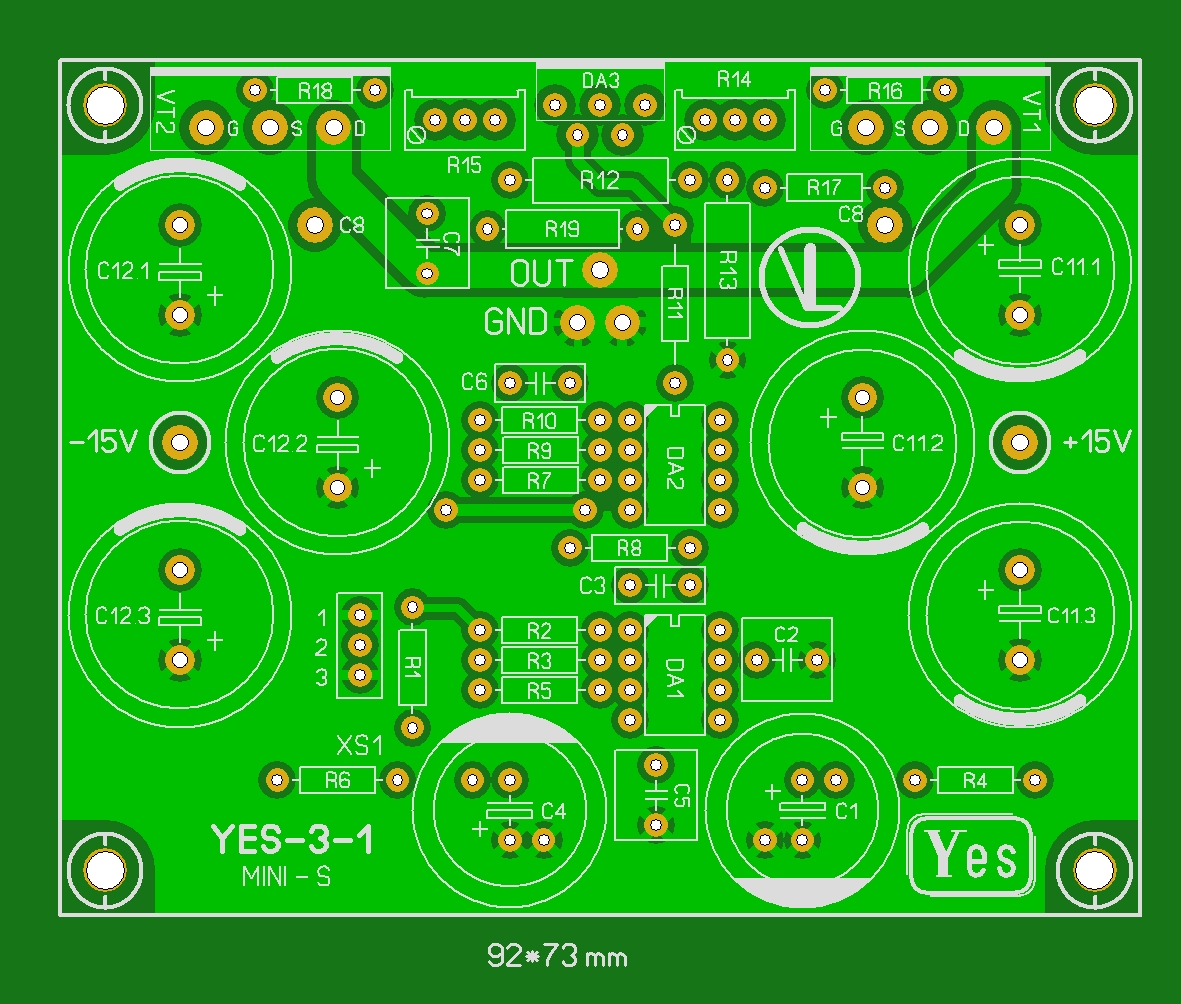

Начнем с BUF634 .

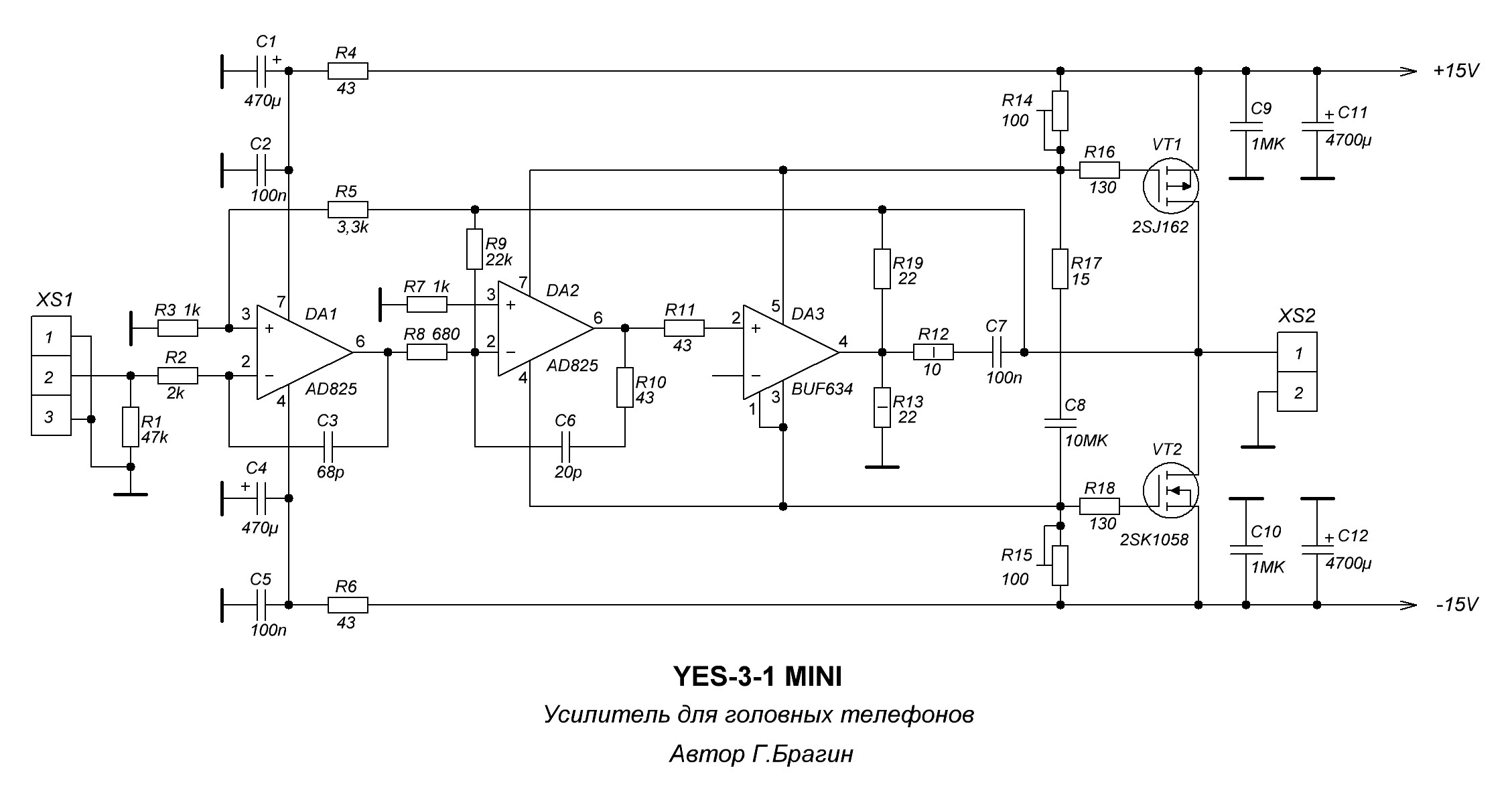

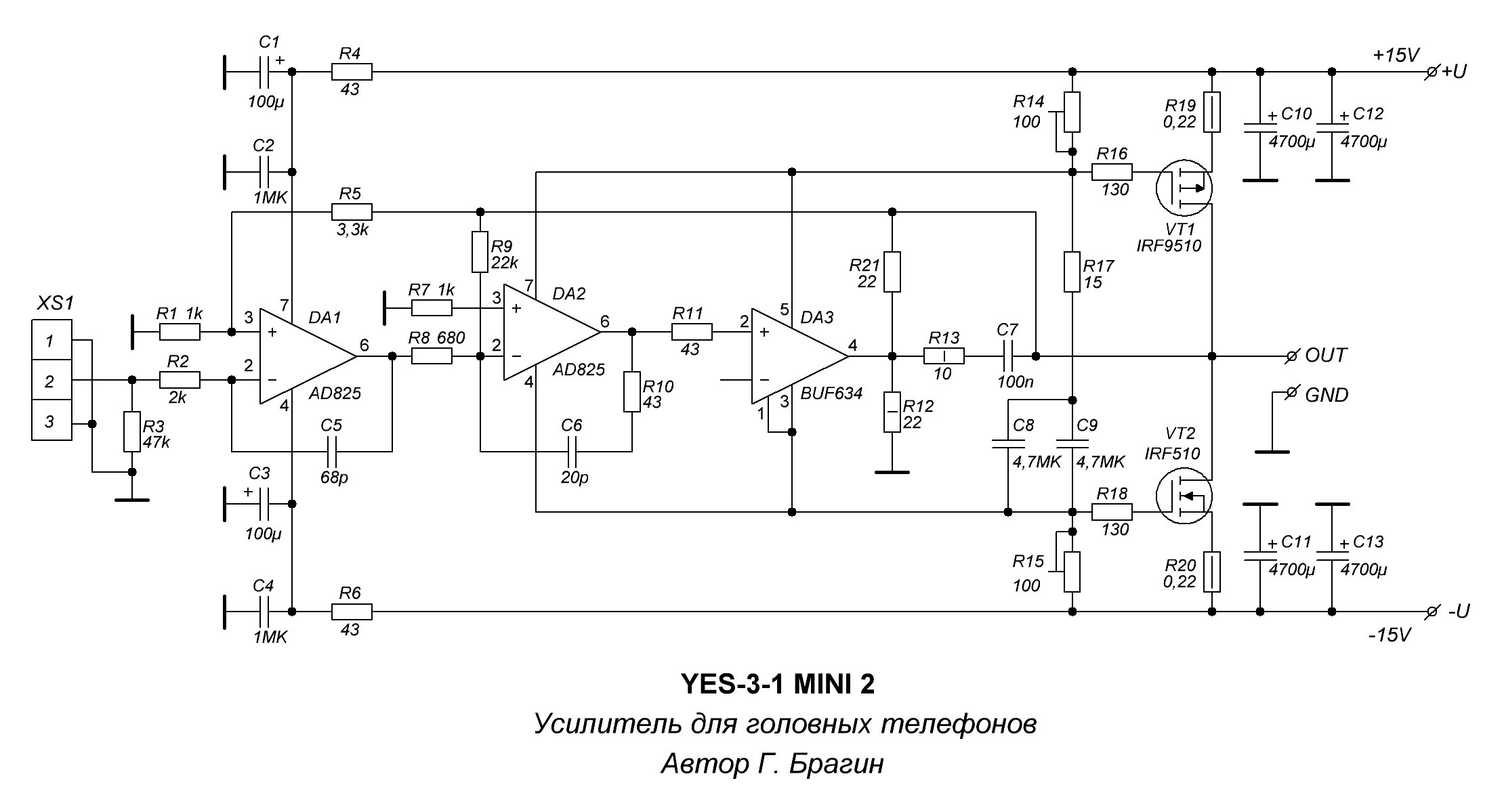

Получился некоторый монстр. Схема :

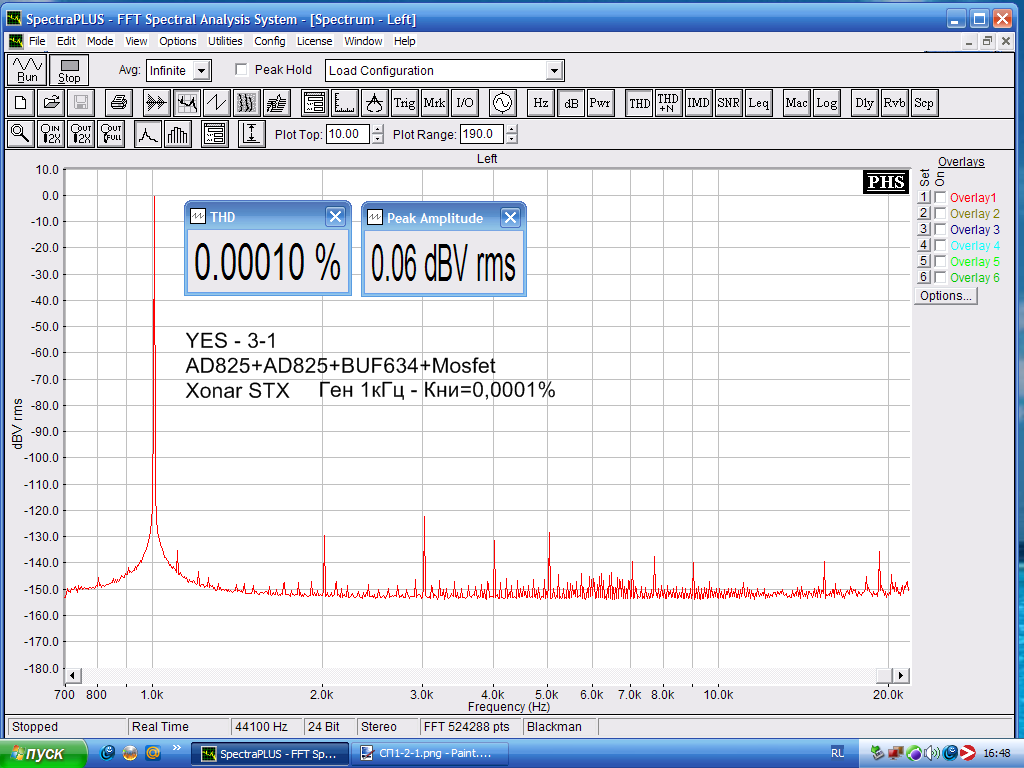

Собственно хорошо работает и с одной AD825 . Но с двумя качественные параметры заметно выше :

Вторая — меандр 10 кГц — 10 В/дел .
Скорость нарастания более 100 В/мкС .

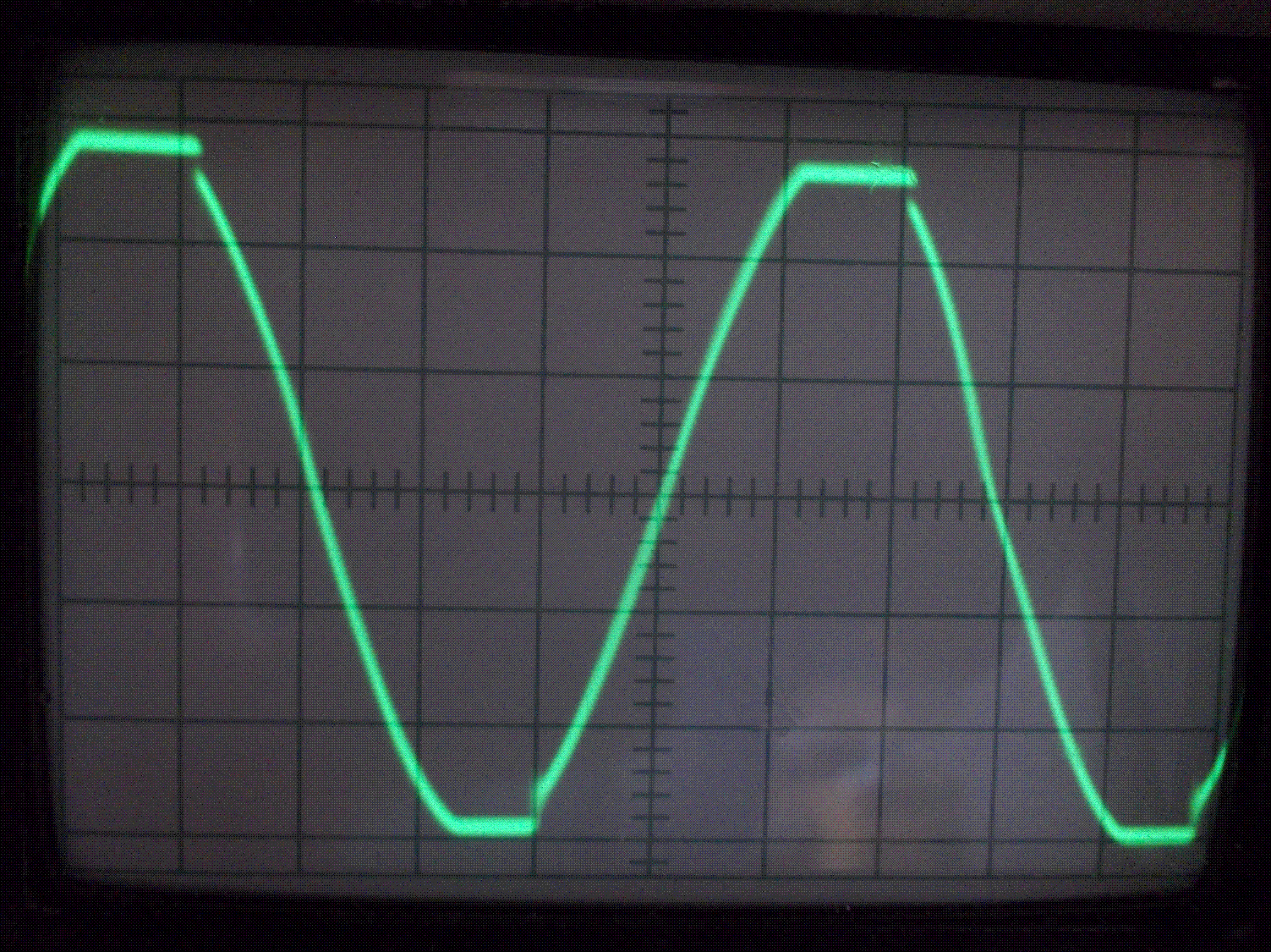

Третья — клипп — около 100 Вт .

Продолжим с LT1210 .
Схема :

Одна LT1210 с Mosfet-ами выдает до 100 Вт с Кни = 0,002-0,003 % и скоростью
нарастания более 200 В/мкС .

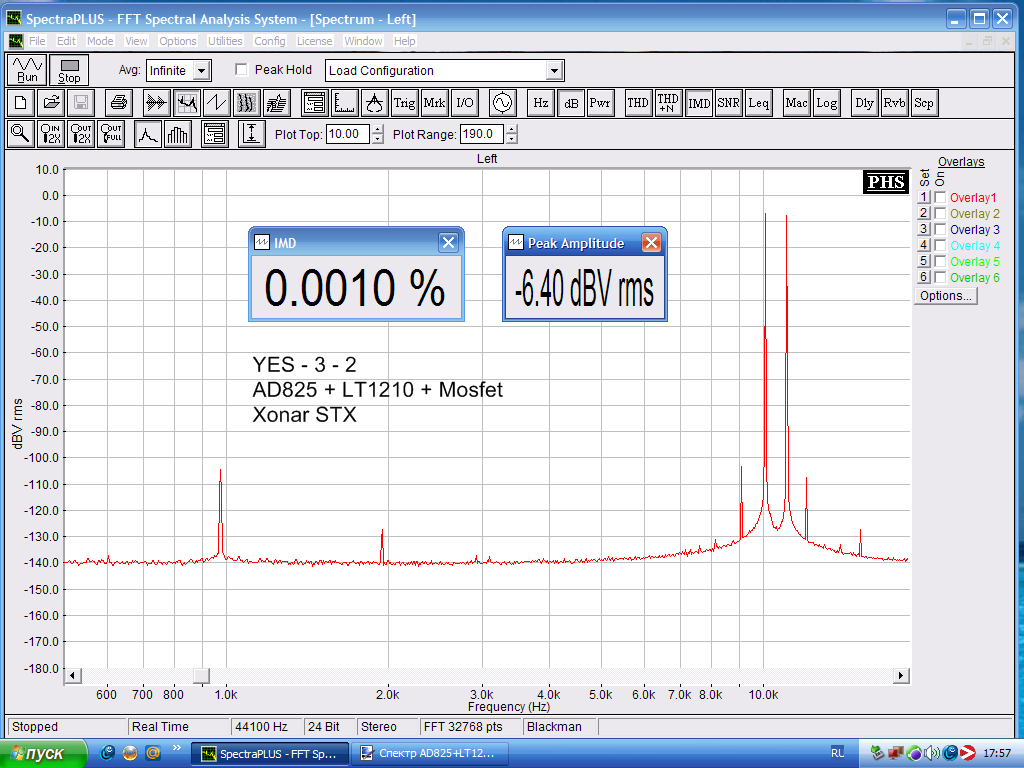

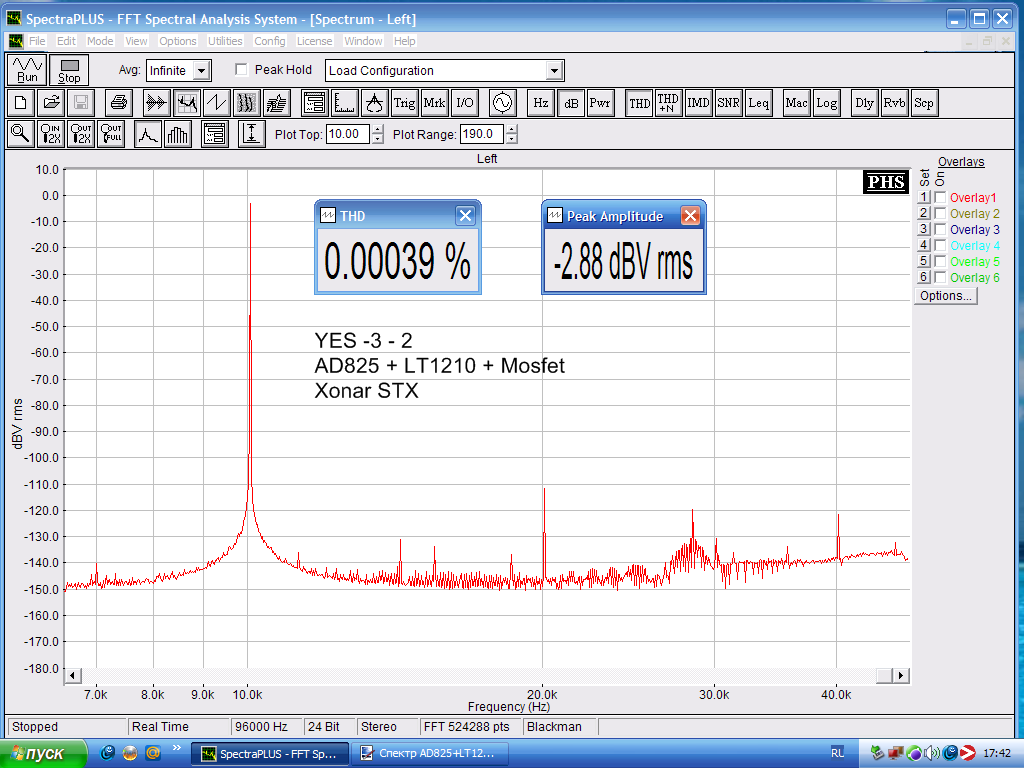

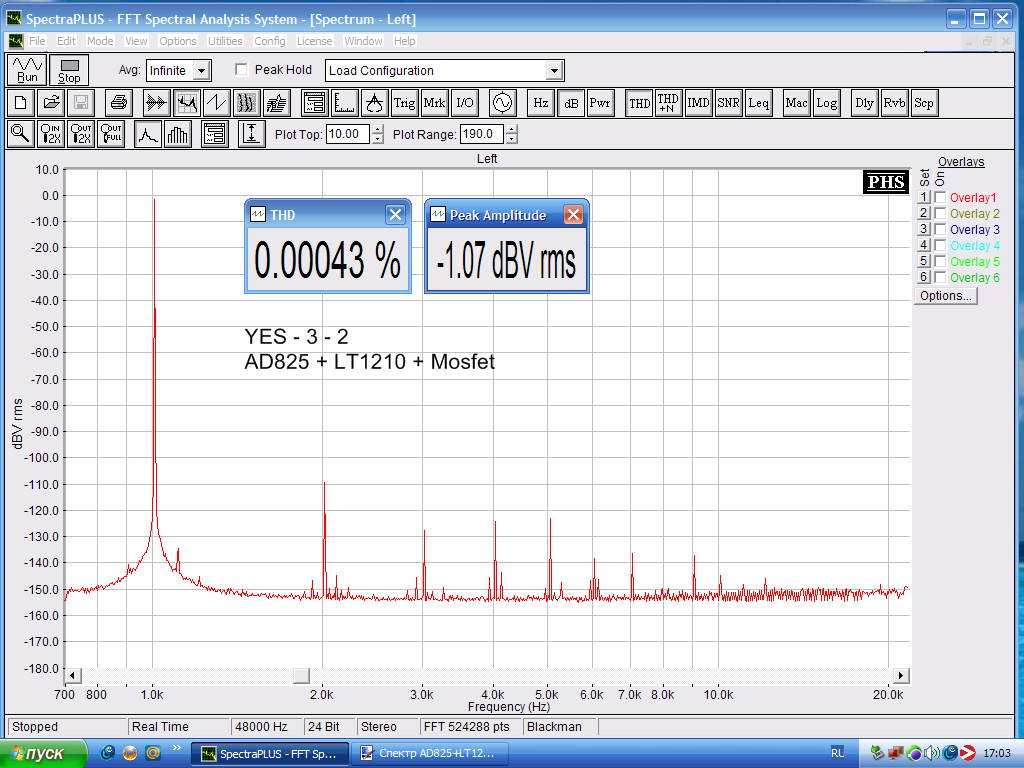

В композите , естественно , качественные параметры заметно лучше :

Осциллограммы практически такие же как и с BUF634 .
Полоса — около 1 мГц , скорость нарастание около 200 В/мкС .
Вход и выход из клиппа на уровне около 100 Вт- нормальный (см. осцил выше) .

Финиш с LT1210 и это у нас называется — YES — 3.2 .

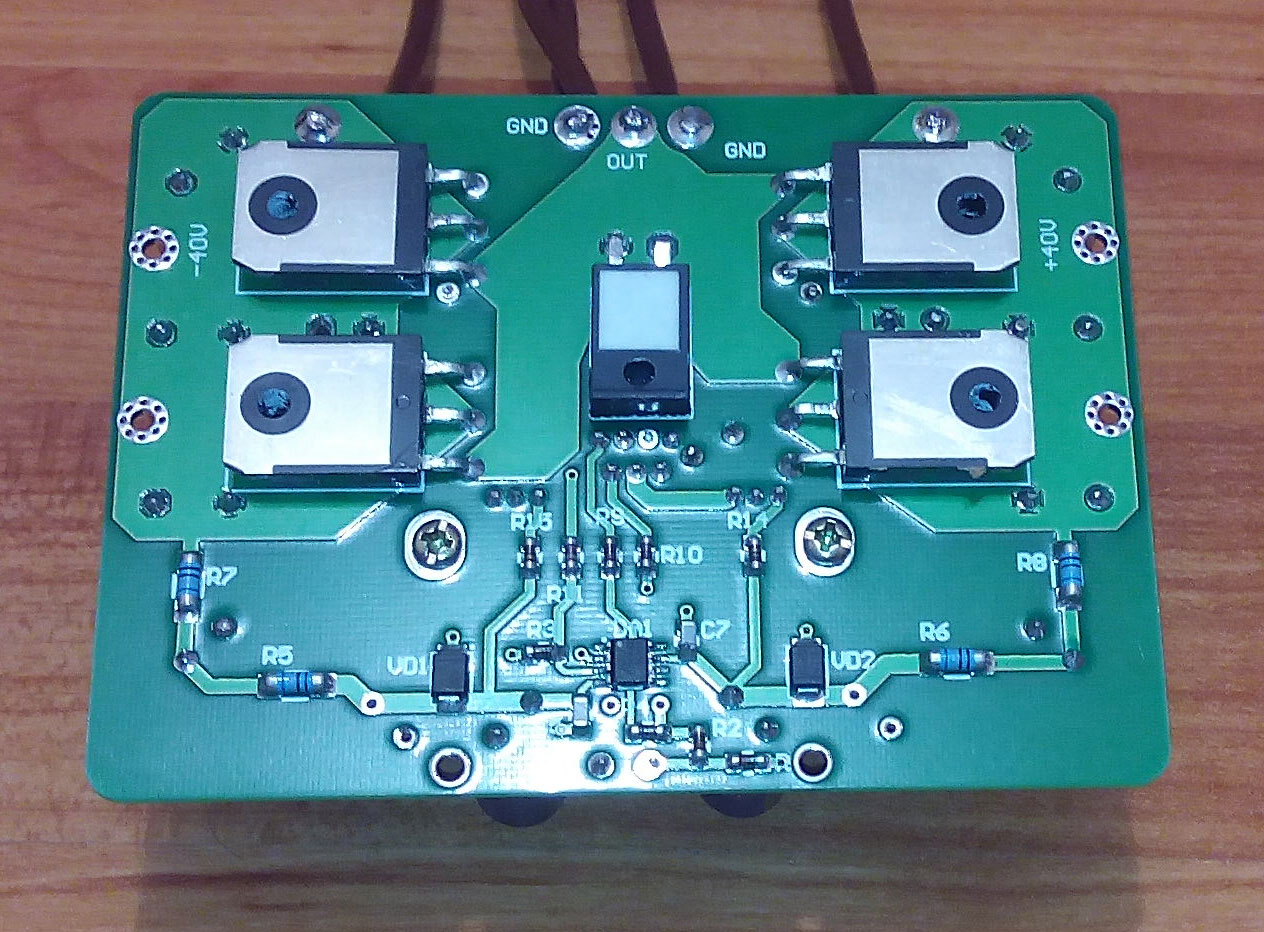

Схема и ПП от Владимира — LepekhinV :

Важно : номинал резистора R22 необходимо изменить на 10 Ом.

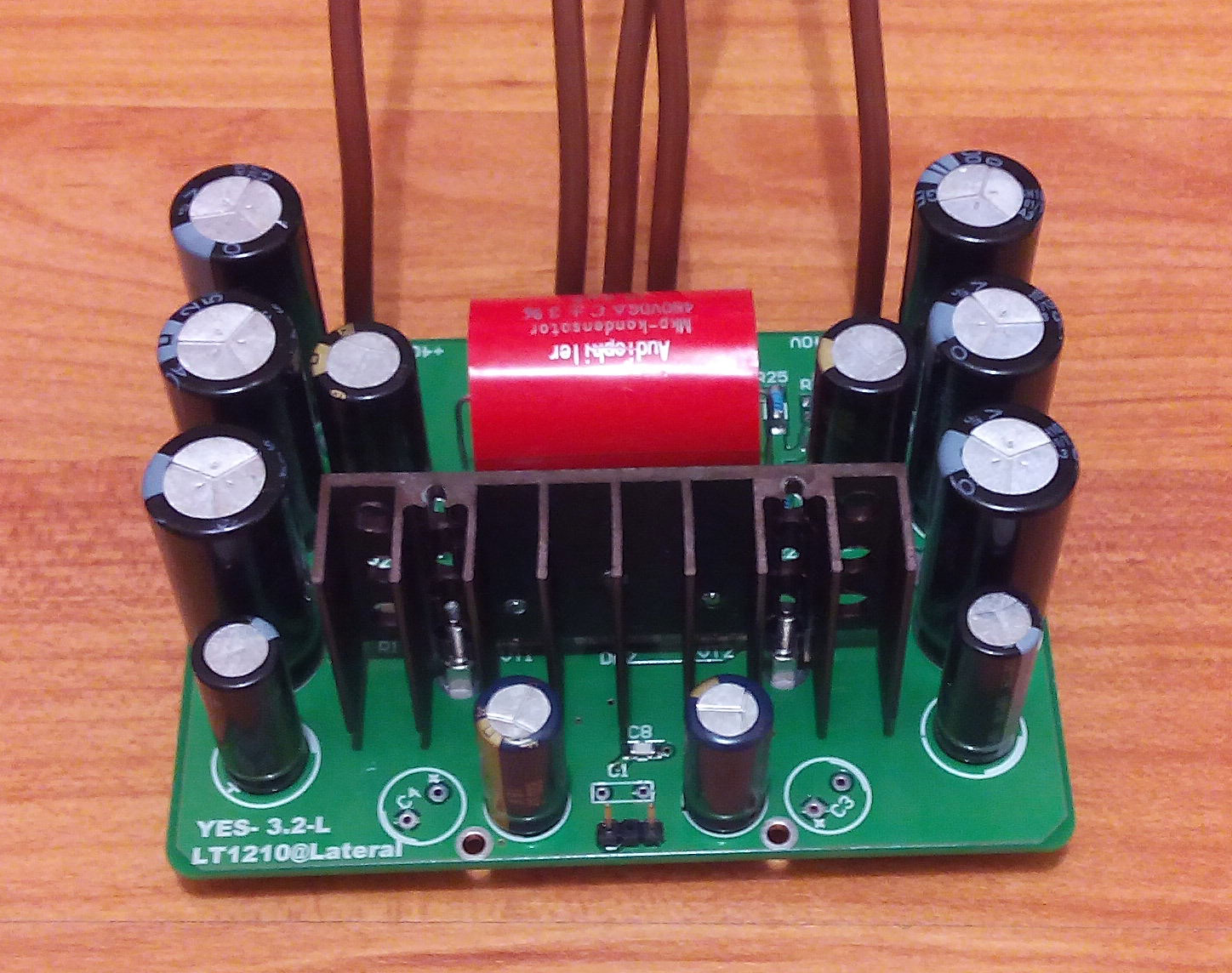

А этот вариант YES — 3.2-Lat от Дениса — Mazila :

Сборочный черчеж , перечень элементов , схема :
http://forum.vegalab.ru/attachment.php?attachmentid=237382&d=1432052241

Сборка и настройка усилителя YES — 3.2 — Lat :
http://forum.vegalab.ru/attachment.p…5&d=1434029963

Платы можно заказать ТУТ

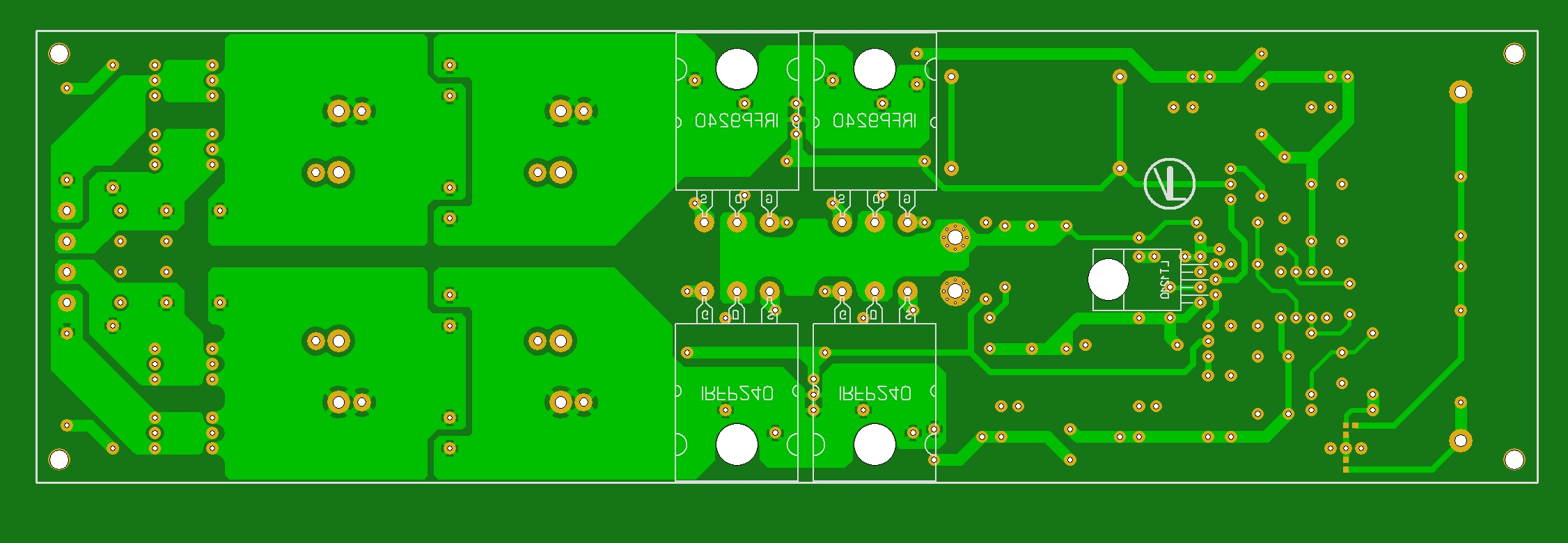

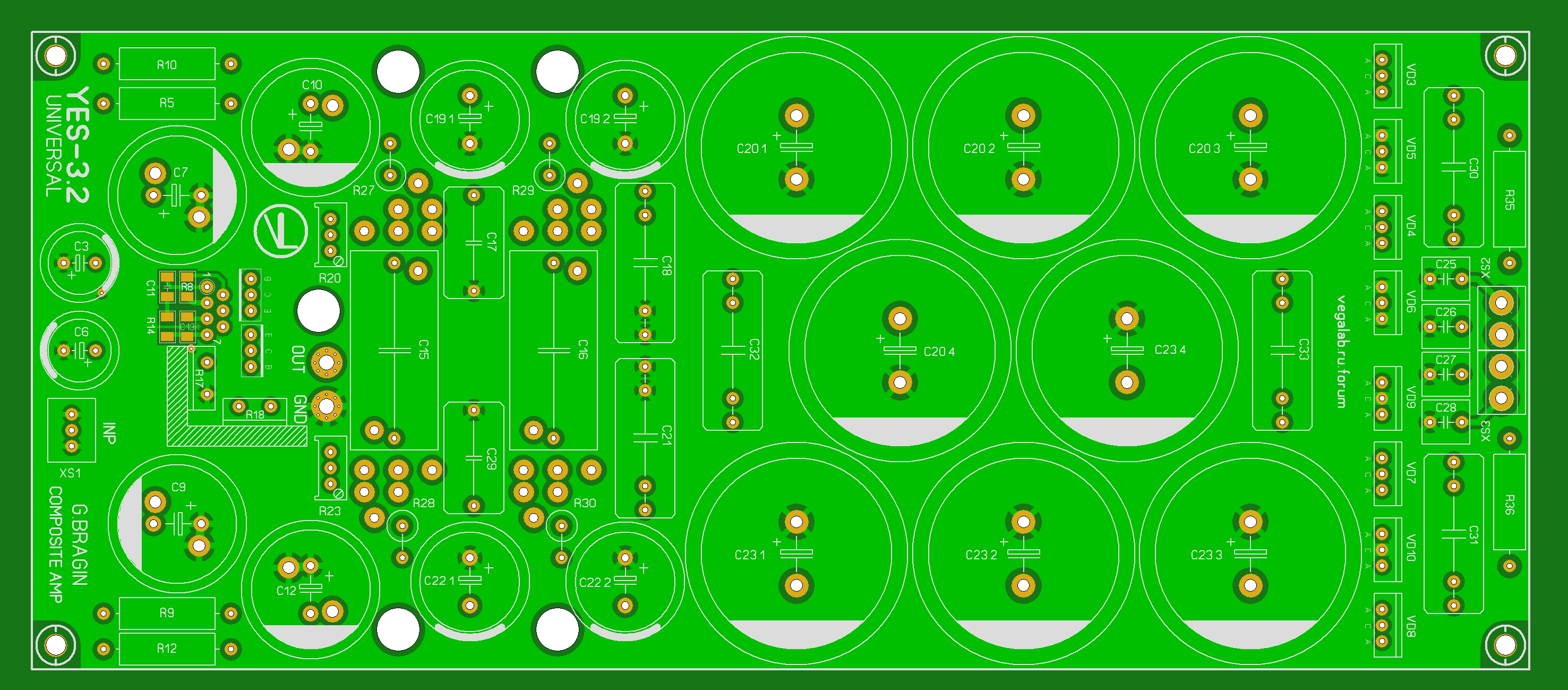

А вот этот вариант ПП Владимир — LepekhinV сделал универсальным , т.е. можно
ставить в ВК вертикальные и горизонтальные (латералы) по структуре ПТ :

http://forum.vegalab.ru/attachment.p…7&d=1431537714
