Но как забавно: мы читаем дифирамбы звучанию СЕ усилителей, хотя на самом-то деле это вдвойне странно, если учесть одно маленькое обстоятельство: разница между СЕ и ПП усилителями не просто структурная, она носит фундаментальный характер. Иногда говорят, что усилитель — не более чем модулятор напряжения источника питания, и это на сто процентов верно для СЕ. Но это не так применительно к ПП. В первом приближении при правильном проектировании и хорошей симметрии ток первой гармоники сигнала в ПП усилителе НЕ ПРОТЕКАЕТ ЧЕРЕЗ ИСТОЧНИК ПИТАНИЯ. Это даёт кардинальное преимущество при проектировании и построении усилителя, казалось бы. А вот надо же: ругает пушпульники народ



То, что мы называем динамикой, хорошо коррелирует с особенностями передачи усилителем фронта и вершины прямоугольного импульса.

КАА








Источник

Гэгэн

Друзья, вот формула расчёта коэффициента динамического усиления К
в зависимости от Мю лампы в резистивном каскаде.
Аттач.

k

Для расчёта K ФИ необходимо знать входное напряжение и напряжение раскачки выходного каскада.
Это нужно для выбора лампы с необходимым Мю и последующего расчёта.
1.Несамобалансирующийся ФИ имеет коэффициент усиления К.
2.Самобалансирующийся ФИ имеет коэффициент усиления К/1,41.
3.ФИ с катодной связью имеет коэффициент усиления К/2.

Выходное сопротивление драйвера — Rвых.
Rвых=Ri*Ra/Ri+Ra

Если применить SRPP ФИ, в SRPP каскаде К=0,7Мю
Rвых=Ri/6 — Rвых=Ri/7

Внутренне сопротивление триода или экр. лампы в триодном вкл Ri=Mu/S, в рабочей точке легко рассчитывается по ВАХ.
Поведя через рабочую точку нагрузочную прямую легко определяется Ra. Провести через раб. точку несколько нагрузочных прямых с разным наклоном, рассчитать Ra для каждой.
ВАХ в статье Н.Трошкина у Вас есть.
http://sergeev21.narod.ru/teo.htm
Главы по электровакуумным приборам из учебника Бодиловского.
Электронные усилители. Учебник Рамма.
Проектирование и расчет ламповых усилителей ЗЧ. Автор А.А.Ризкин
Расчёт каскада на триоде. Статья В.Юхневича.
Статьи по электропитанию, трансформаторам, книга о громкоговорителях
и много чего нужного и полезного…

http://zzxm.narod.ru
Книга Цыкина «Трансформаторы низкой частоты»
Расчёт для активной нагрузки.




А пока взгляните, что такое Ri и чем оно определяется.



attachment



Внутреннее сопротивление лампы(Ri)-отношение изменения анодного напряжения лампы к анодному току лампы при постоянном напряжении на остальных электродах.
Ri=dUa/dIa
Внутреннее сопротивление показывает, насколько изменилось напряжение анода при изменении анодного тока на 1мА.
Внутреннее сопротивление не нужно путать с сопротивлением лампы по постоянному току,которое зависит от режима и равно Ua/Ia.
Ri=Mu/S
Mu-статический коэф усиления лампы, S-крутизна

Гэгэн




1. Рабочая точка должна находиться на линейном участке ВАХ лампы, чтобы ветви нагрузочной прямой были симметричны.
2. Напряжение смещения должно быть несколько больше(в кр. случае равно) амплитуды усиливаемого сигнала

Гэгэн






Расчёт коэффициента усиления напряжения



Лэнди_90




Причём здесь пентод-гептод и ОС?
Я же писал тебе-квадратичная зависимость.
Сделаю за тебя, если Пан сам не хце…
Первичная обмотка РР транса состоит из 2х половин.
Для простоты и удобства расчёта возьмём первичку 2х1600 вит, вторичку 80витков.
Сопротивление нагрузки 4 Ом. Приведём нагрузку.
Для половины обмотки 1600/80=20 Ra — 20х20х4=1600 Ом
Для всей обмотки 3200/80=40 Raa — 40Х40х4=6400 Ом
Ессно, я в расчёт не ввёл активное сопротивление обмоток, имхо, и так наглядно.
———
Курить взатяжку и не переставая. В-)
http://sergeev21.narod.ru/teo.htm
Главы по электровакуумным приборам из учебника Бодиловского.
Электронные усилители. Учебник Рамма.
Проектирование и расчет ламповых усилителей ЗЧ. Автор А.А.Ризкин

Дополнительно:
Электоронные лампы и их применение. Эплтон.
Усилители низкой частоты на лампах. Войшвилло.
Усилители электрических сигналов. Цыкин.
Трансформаторы НЧ. Цыкин
Усилительные устройства. Цыкин.
Каскодные усилители. Ложников и Сонин.
Электропитание радиоустройств. Белопольский.

Источник Гэгэн

attachment (3)














apa2_1






Ультралинейное включение

ul

Лабутин В.К. Новое в технике высококачественного усиления. МРБ, выпуск 274, 1957г.







Что Вы можете сказать о звучании разных фазоинверторов с вашим опытом и абсолютным музыкальным слухом ?

Я уже писал об этом.
По естественности звучания, имхо.
1.ФИ с хорошо сделанным трансформатором, с вторичными обмотками,
работающими на нагрузку, как в статье Н.Трошкина рис на стр 20.
2.Нecaмобалансирующийся(нeбaлaнcный) ФИ без ООС, настроенный на частоте 3кГц.
3.Самобалансирующийся(автобалансный) ФИ с ООС 3дБ.
4.Фазоинвертор с катодной связью, с ООС 6дБ.
5.ФИ с разделённой нагрузкой, с ООС 100%.
6.ФИ С перекрёстными связями(Ван Скойкена), что в народе называют:
«Чесать левой пяткой правое ухо». В-)

Гэгэн




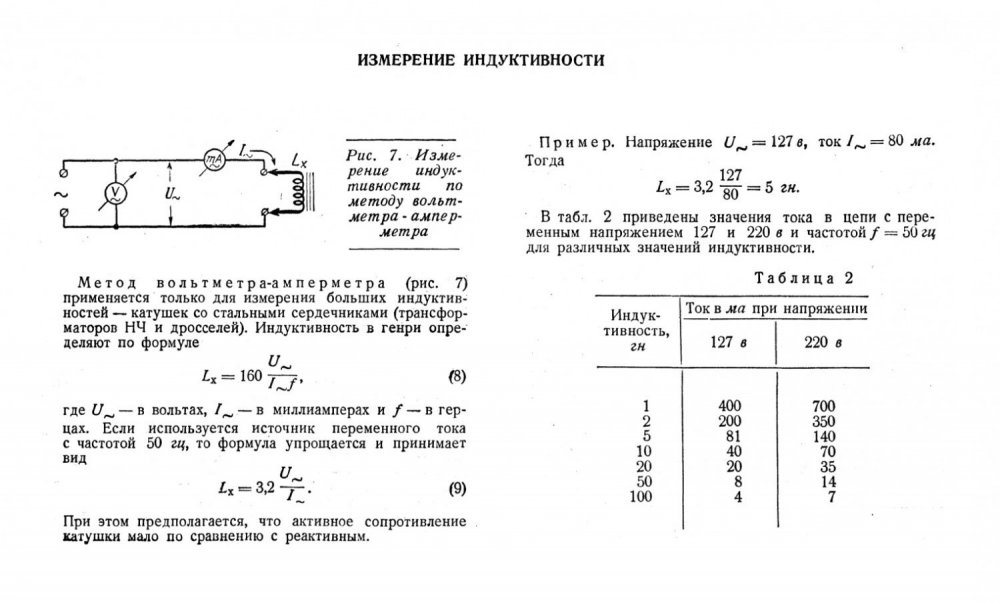

Измерение входного сопротивления. Измерение выходного сопротивления

1 (6)




file1_html_60b8261d




Вообще расчет УМЗЧ начинают обычно с конца: по каким-то соображениям выбрана лампа и ТВЗ, при этом известна амплитуда напряжения, нужная на сетке выходной лампы.Например, 60 В.

Далее, зная амплитуду напряжения источника сигнала,например, 1 В,
однозначно получаем требуемый коэффициент усиления К = 60.

Теперь Вы должны решить, согласны Вы на один каскад усиления,
либо желаете два. Если нужен один, то, ознакомившись со справочными данными ламп, Вы обнаружите, что ламп, способных обеспечить коэффициент усил. = 60, не так много. Например, 6Н2П и ей подобные.
Надо помнить, что значение мю, даваемое в справочниках, в реальных каскадах переходит в коэффициент усиления только на 75%, максимум на 80%. Т.е. для обеспечения К=60 нужно мю=75-80.

Вариант второй — это использование пентода, обеспечивающего такой коэффициент усиления.

Но это знание недостаточное, поскольку в нем нет ответа на незаданный пока вопрос: а какую амплитуду тока нужно получить от этого каскада.

Амплитуда тока будет прокачивать мюллеровскую и монтажную емкость в цепи сетки выходной лампы. Амплитуда тока, умноженная на амплитуду напряжения и деленная пополам даст мощность, которая нужна в цепи сетки выходной лампы. Эта мощность не может поддерживаться драйвером в бесконечной полосе частот. И чем меньше амплитуда тока, способная быть созданной драйвером, тем уже полоса воспроизводимых частот.

Поэтому малотоковые лампы бесперспективны в усилителях с высоким разрешением. Это уже неоднократно обсуждалось в свете скорости нарастания сигнала, приведенной скорости нарастания сигнала и т.д.
Этот параметр вполне счётный. Зная емкость ТВЗ и амплитуду тока
на первичке ТВЗ, имеем однозначно скорость нарастания сигнала на
первичке ТВЗ. Зная из графоаналитического построения линии нагрузки на характеристиках выходной лампы и амплитуду напряжения на первичке ТВЗ, можно получить приведенное значение скорости нарастания, поделив полученную величину скорости нарастания на амплитуду напряжения на первичке. Теперь, если Вам важно не потерять скоростные способности имеющегося выходного каскада и ТВЗ,
надо принять с коэффициентом запаса, равным 2 требуемое значение приведенной скорости нарастания на сетках выходной лампы.

Путем простых алгебраических действий по уже употребленным формулам
Вы получите требуемую от драйвера амплитуду тока.Поскольку уже известна амплитуда напряжения, требуемая на сетках выходной лампы,а амплитуда тока только что рассчитана, то однозначно определена мощность, которую должен развивать драйверный каскад. ВСЁ.

Чем отличается вариант с дохлым триодом от варианта с Геркулесным
Пентодом? В первую очередь тем,что при сравнительно малой нагрузке
в аноде пентод способен создать существенно бОльшую амплитуду тока.
Поэтому каскад на пентоде реально более широкополосен и более мощен.
Пентоды и изобретались для этого, чтобы иметь широкую полосу при сравнительно малых анодных нагрузках,что и обеспечивает широкополосность.

И, если нет просто пентодной идеосинкразии, то Вы сможете услышать
различие звучания этого более мощного каскада в сравнении с немощным триодным.

Второе преимущество пентодного каскада — это маленькая входная емкость, что снижает требования к выходному каскаду ДАКа (источника сигнала). Тем более, что емкость соединительного кабеля не так уж мала.

Но если Вы абсолютный триодофил, то,увы, далее выбор мал.
Попытки изменить ситуацию посредством межкаскадного трансформатора
с повышением напряжения. Применение СРПП. Межкаскадный транс
должен быть в два раза широкополоснее, чем ТВЗ. Мне ли объяснять
Вам, насколько это элементарно, Ватсон? А СРПП — это всего лишь
каскад с общим катодом и каскад с катодным повторителем, одновременно исполняющий роль НЕЛИНЕЙНОЙ нагрузки для нижней лампы, поскольку, будучи предстваленным в виде эквивалентной нагрузки для нижней лампы, он содержит в себе значение внутреннего
сопротивления этой, верхней лампы, а, стало быть, в принципе имеет
худшие параметры, чем просто два отдельных каскада: первый — с общим катодом и традиционной резистивной нагрузкой в аноде, а второй — обычный катодный повторитель. Ни число баллонов, ни потребление
энергии во втором случае не будут существенно отличными от схемы СРПП. А во многом даже лучше.

Акробатика каскадов хороша, когда очень ограничено питание, а сделать ничего невозможно или очень не хочется.

Когда речь идет о ХАЙЭНДЕ — это мне странно. Поэтому не обижайтесь на мой возможный экстремизм мнений.

wizard




Трансформатор меняет напряжения и токи согласно коэффициенту трансформации, а вот СОПРОТИВЛЕНИЯ И ЁМКОСТИ — пропорционально КВАДРАТУ коэффициента трансформации. И если на том конце транса стоит резистор 100 килоом, а коэфф трансф равен 10, то 10 в квадрате, =100, и в 100 раз меньше имеете его входное сопротивление, то есть один килоом А сигнал на входе -повышается в 10 раз., согласно коэфф трансф-ии

Александр Бокарёв


Расчёт Ra выходного трансформатора

Упрощённо:
Ra=K^2*Rн

Полный расчёт:
Ra=K^2*Rн+r1+K^2*r2
К — коэффициент трансформации
Rн — сопротивление нагрузки
r1 — активное сопротивление первичной обмотки
r2 — активное сопротивление вторичной обмотки

Гэгэн




Правильная разводка входных цепей (Нижний-правильно)

Источник

Если сделать как на верхнем рисунке — будет именно то что Вы описали. Имел подобный же проблем, попробуйте как на нижнем рисунке (змея это робкая попытка изобразить экран   (oleg_s oleg_s вне форума)

ground




Правильная организация фиксированного смещения радиоламп

рис 26 к статье



смещ_sashjke






Определение параметров пентодов в триодном включении

tr-pen
