На новом Аудиопортале, есть один хороший специалист, его имя
Руслан, с изящным ником Dolboyacher. Он всегда идёт на встречу, и делает симуляцию той или иной схемы, за что ему огромное спасибо.
Это не просто картинки, а рабочии схемы.
Однажды, я его попросил засимулировать пару рабочих схем, которые у меня были в макете, так вот, они совпали с симуляцией на 100%.
Так что, приведённые ниже схемы, можно брать смело в работу.
Начну с усилетеля SE на 6С19П, но потом буду находить его схемы и дополнять здесь же ниже..
К схемам, будут идти комментарии Руслана.
На картинке каскод на 6н6п при Uвх=0.75В, Uвых=50В, Y2=2.29%, Y3=0.04%. Rвых = 8кОм. Максимальная неискаженная амплитуда при 1.4В на входе до 93В на выходе при Y2=4%, Y3=0.32%. Кус 66-67! С шестёркой и основательность на басу должна появиться и выходное сопротивление такого каскода в 5 раз меньше, чем на 6н8с.
Набросок. 6В амплитудных на нагрузку 8Ом при 0.57В на входе, т.е. 2.25Вт RMS, при Y2=3.6%, Y3 = 0.08% , Rвых = 1 .34Ом без учёта акт.сопров трасформатора. Несколько экстремально, конечно,но можно «смягчить\подровнять», хотя при таких режимах 6ка должна звучать бодро, по-взрослому Можно сделать, чтобы 1-2ой каскад — ток увеличивался, в данном случае, практически равен. Не знаю сколько терпит 6с19п, в данной схеме, рассеивает 13.5Вт, наверное, многовато. Лишь вариант, смущает приличное кол-во мощных резисторов.
Евгений, приветствую. Симульнул с ECC84 — аналогом 6н14п — выглядит весьма перспективно. Пока особо не заморачивался, не вылизывал. Получилось при амплитудных входных 0.3В на выходе 6.2В, т.е. 2.4Вт RMS при Y2=0.56%, Y3=0.09%,Y4=0.13%. Можно выжать на выходе до 2.93Вт RMS при вполне малых искажениях. Если немного поелозить, можно сделать еще лучше, думается. На
выходе такого драйвера получается практически только одна 2я гармоника с уровнем сопоставимым с 6с19п, вот они и взаимоуничтожаются\компенсируются.
Попробовал накидать УПТ до выходного трансформатора — оно получилось, более менее, конечно, но мини ли он такой? Скорее, похоже на миниобогреватель с возможностью звукоусиления :smile-17: При входных амплитудных 0.37В, на выходе 5.2В на 8Ом, при Y2= 3.15% , Y3 = 0.38%, 6с19п -(Ra = 5кОм, P=10Вт). Можно уменьшить искажения вместе с мощностью и наоборот, выбирая разные значения Ra для 6с19п. Максимально до 2.2Вт RMS — КПД как у паровоза
Uвх=1.7В, Uвых = 5.7В, 2Вт RMS при Y2=4.2%, Y3=0.23% до кучи с 6Ж52П 🙂
Наверное, можно как-то так, как вариант. На самом деле, если не гнаться за малыми искажениями драйвера и выбрать несколько другие режимы 6С19П с бОльшим смещением и меньшим током, то можно добиться до 2.9Вт RMS на 8Ом при приемлемых искажениях.
Uвх=1.69В, Uвых = 5.7В, 2Вт RMS при Y2=2.7%, Y3=0.25%
Не знаю на сколько крепкА EF184 (6ж51п). Заявлено , что максимальная мощность 2.5Вт + 0.9Вт, в данной схеме общее рассеяние мощности 2.9Вт.
Накидал PSE до кучи. Понятно, что это уже не миниусь, но вдруг кому пригодится .
Вход ампл. Uвх=0.27В, Uвых=7.2В (3.3Вт RMS на 8Ом), Y2 = 0.75%, Y3 = 0.033%,
Ra=3.6кОм, Rвых = 1.08Ом
Симуля обещает хорошие параметры для триодного безООСника.
В данном случае, за выходной мощностью не гнался, искал благоприятный спектр, чтобы 3я гармуля была минимальной. В общем, можно спокойно получить до 6.3Вт RMS (Uвых=10В) уменьшив Ra. Вероятно, можно запитать выходной каскад от стандартного выпрямителя, а драйвер, от удвоителя напряжения Латура, например
………………………
Вариант усилителянк 6П18П в триоде Uвх=1В (ампл.), Uвых=7.9В (3.9Вт RMS), Y2=0.55%, Y3=0.16% .
6П18П в тетродном включении, с ОООС — Uвх=0.22В (ампл.), Uвых=10.3В (6.6Вт RMS), Y2=0.7%, Y3=0.05%
В теме про ГИ-3, я предложил просимулировать Руслана драйверный каскад от пользователя May.
May, частенько подкидывает на форум оригинальные решения. За что ему большое спасибо. Этой схемой автор раскачивал 6П21С

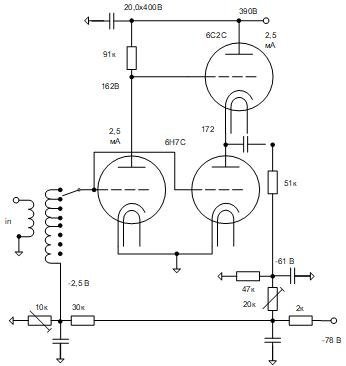

В данной схеме Евгений (Johnson1496) попросил Руслана просчитать его схему на основе схемы от May

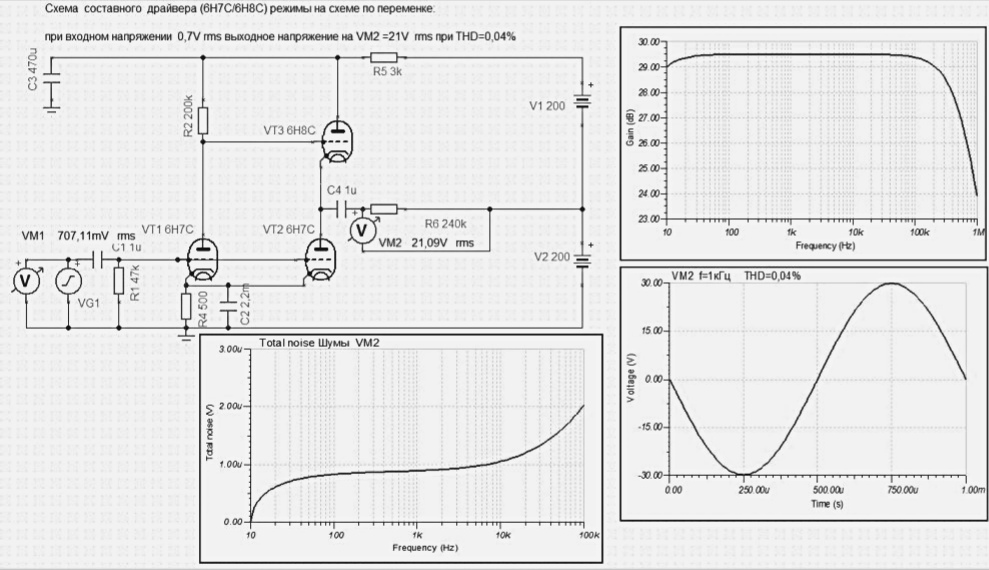

И вот что в итоге получилось у Руслана

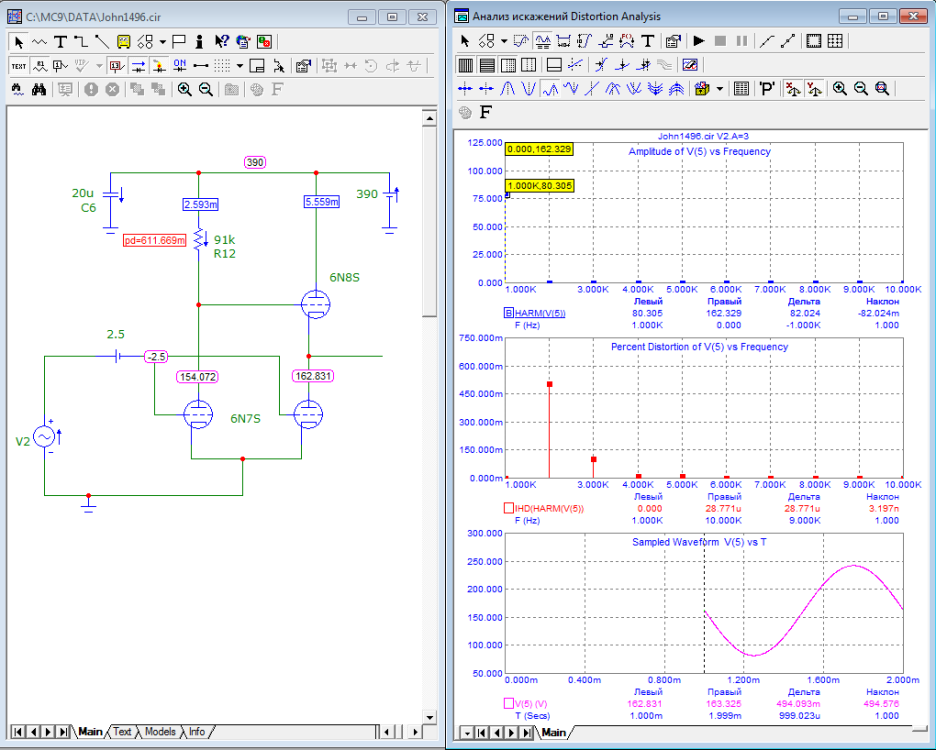

При Uвх.ампл = 3В, Uвых.ампл = 80.3В, при Y2 = 0.5%, Y3 = 0.1% Надеюсь, правильно просимулировал. Выглядит хорошо

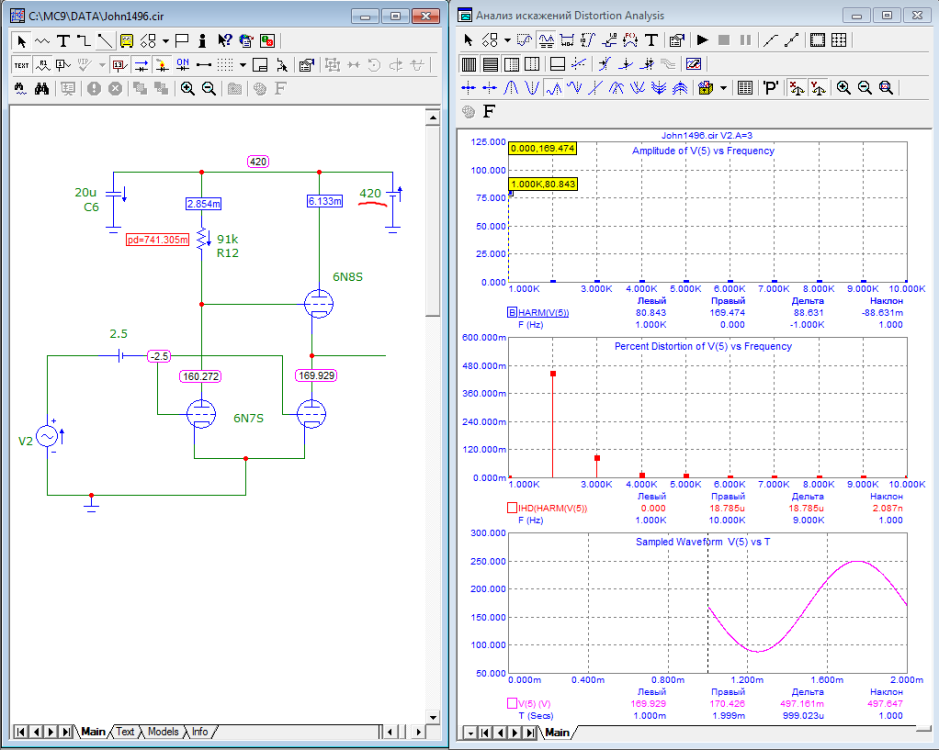

Вот при Ea=420В , на всякий 🙂
При Uвх.ампл = 3В, Uвых.ампл = 80.8В, при Y2 = 0.44%, Y3 = 0.09%

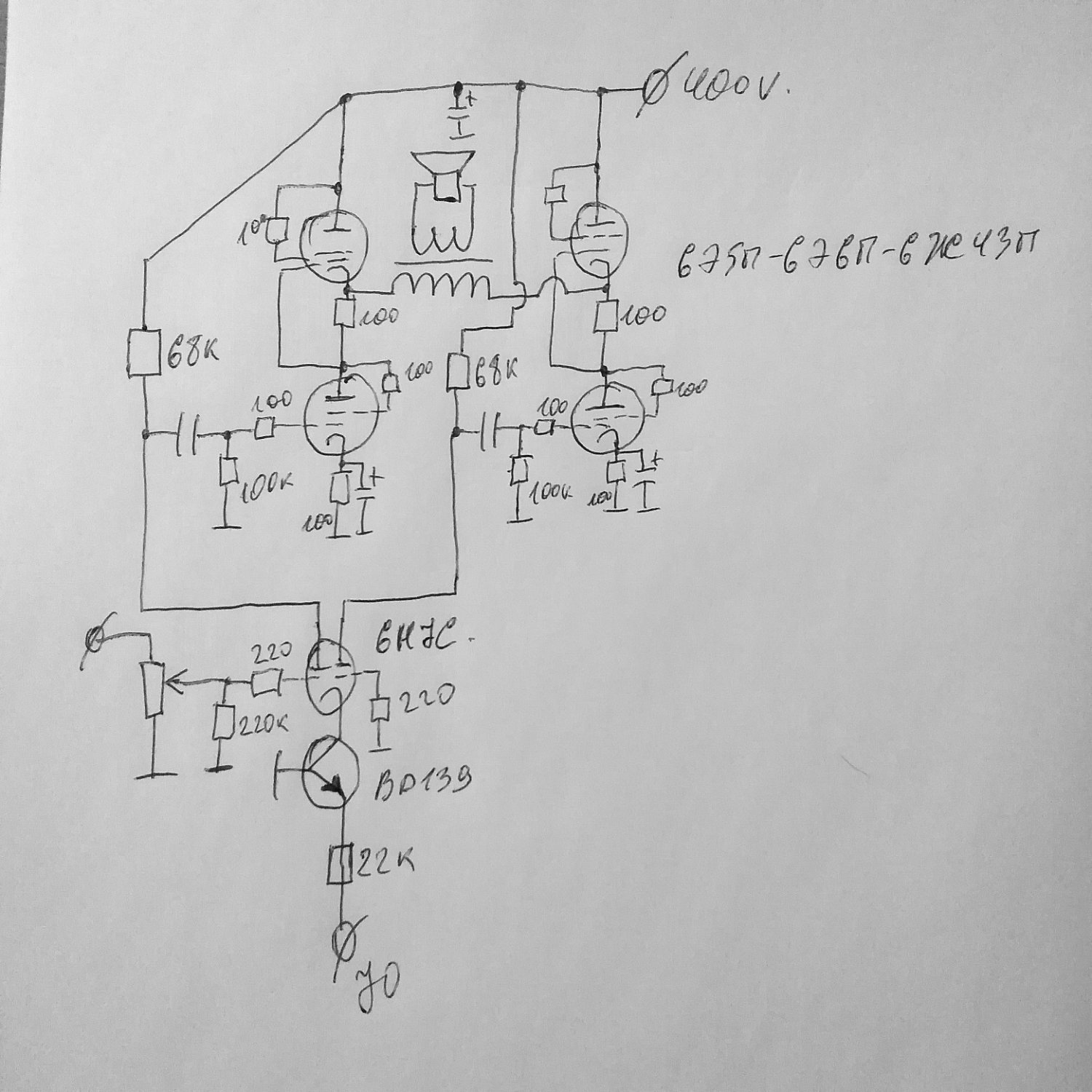

Решил я собрать мост из српп на 6Э5П в триоде. Решение было обусловлено тем что можно было при таком включении использовать недорогой трансформатор без зазора.
Закинул Руслану схему
Руслан ответил
Привествую, Евгений, с прошедшими праздниками! Вот , прикинул схему. Предварительно — работает. Желательно перепроверить за мной, мож где ошибся. Спектр практически только 3я гармоника. Смещение 6н7с многовато. Это так, что на первый взгляд бросается
Судя по всему, преобладание нечетных гаромник врожденное свойство данной схемы. Честно говоря, не очень понятен смысл данного наворота. R34 покрутил уже до этого, и хвост менял и богомерзкий транзистор убирал, оставляя резистор, но 3я все равно, как минимум вдвое выше второй гармоники. Разбаланс схемы приближает к более блогоприятному спектру, но решать проблему за счёт кривизны, наверное, не наш путь .
