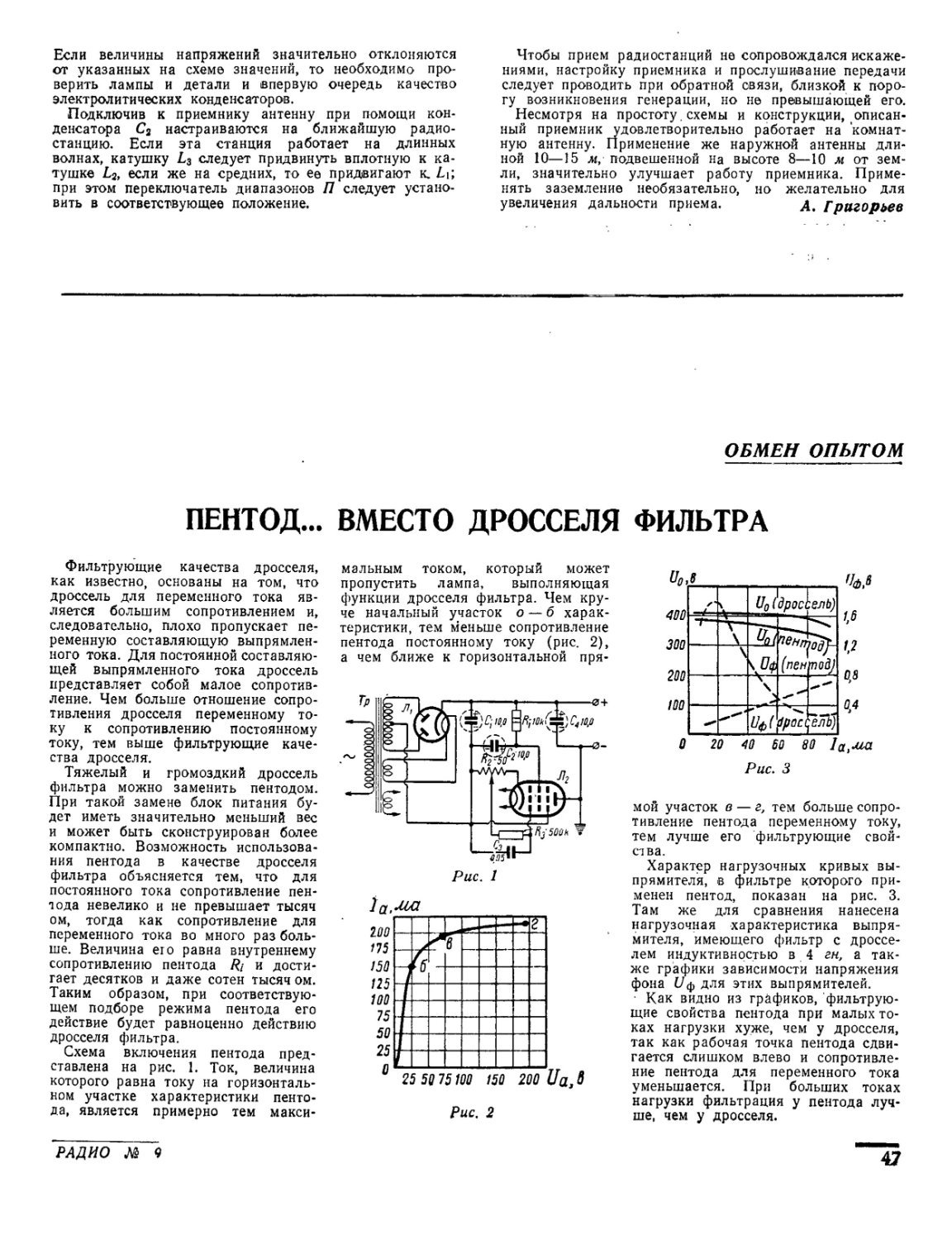

Пентод… Всесто дросселя фильтра

Фильтрующие качества дросселя, как известно, основаны на том, что дроссель для переменного тока является большим сопротивлением и, следовательно, плохо пропускает переменную составляющую выпрямленного тока. Для постоянной составляющей выпрямленного тока дроссель представляет собой малое сопротивление. Чем больше отношение сопротивления дросселя переменному току K сопротивлению постоянному току, тем выше фильтрующие качества дросселя.
Тяжелый и громоздкий дроссель фильтра можно заменить пентодом. При такой замене блок питания будет иметь значительно меньший вес и может быть сконструирован более компактно. Возможность использования пентода B качестве дросселя фильтра объясняется тем, что для постоянного тока сопротивление пентода невелико и не превышает тысяч ом, тогда как сопротивление для переменного тока во много раз больше. Величина его равна внутреннему сопротивлению пентода R и достигает десятков и даже сотен тысяч ом. Таким образом, при соответствующем подборе режима пентода его действие будет равноценно действию дросселя фильтра.
Схема включения пентода представлена на рис. 1. Ток, величина которого равна току на горизонтальном участке характеристики пентода, является примерно тем максимальным током, который может пропустить лампа, выполняющая функции дросселя фильтра. Чем круче начальный участок характеристики, тем меньше сопротивление пентода постоянному току (рис. 2), а чем ближе к горизонтальной прямой участок в — г, тем больше сопротивление пентода переменному току, тем лучше его фильтрующие свойства.
Характер нагрузочных кривых выпрямителя, в фильтре которого применен пентод, показан на рисунуе 3. Там же для сравнения нанесена нагрузочная характеристика выпрямителя, имеющего фильтр с дросселем индуктивностью в 4 гн, а так-же графики зависимости напряжения фона Uф (U-фона) для этих выпрямителей.
Как видно из графиков, фильтрующие свойства пентода при малых токах нагрузки хуже, чем у дросселя, так как рабочая точка пентода сдвигается слишком влево и сопротивление пентода для переменного тока уменьшается. При больших токах нагрузки фильтрация у пентода лучше, чем у дросселя.
